CBD hela automatisk fyllningsoljemaskin en nåloljeinjektionsmaskin
Den antar ett avancerat X, Y, Z - Axis Moving System, som flexibelt kan justera oljeinjektionspositionen för att uppfylla oljeinjektionskraven för atomisatorer med olika specifikationer. Utrustningen är utrustad med en högprecisionsvätskefolymkontrollanordning. Felet i vätskevolymnoggrannhet (nominell stroke) är mindre än eller lika med 1%, och felet i vätskevolymnoggrannhet (repeterbarhet) är mellan 0. 3%- 0. 7%, vilket säkerställer noggrannheten för varje oljeinjektion. Utrustningen är lätt att använda. Genom användarens vänliga driftsgränssnitt kan operatörerna enkelt ställa in parametrar för oljeinjektion och andra driftsparametrar. Dess oljeförvaringsbassäng har en maximal kapacitet på 1300 ml, vilket minskar besväret med ofta tankning.
Samtidigt använder utrustningen högkvalitativ vätskekontaktmaterial, inklusive aluminiumlegering, silikon och rostfritt stål, vilket säkerställer kvaliteten på oljeprodukten och hållbarheten hos utrustningen. Det är lämpligt för stora skala ATOMIZER -produktionsföretag, vilket effektivt kan förbättra produktionseffektiviteten och minska produktionskostnaderna.
Grundläggande driftsmetoder
Placeringsmetod för finförstärkningsfacket:

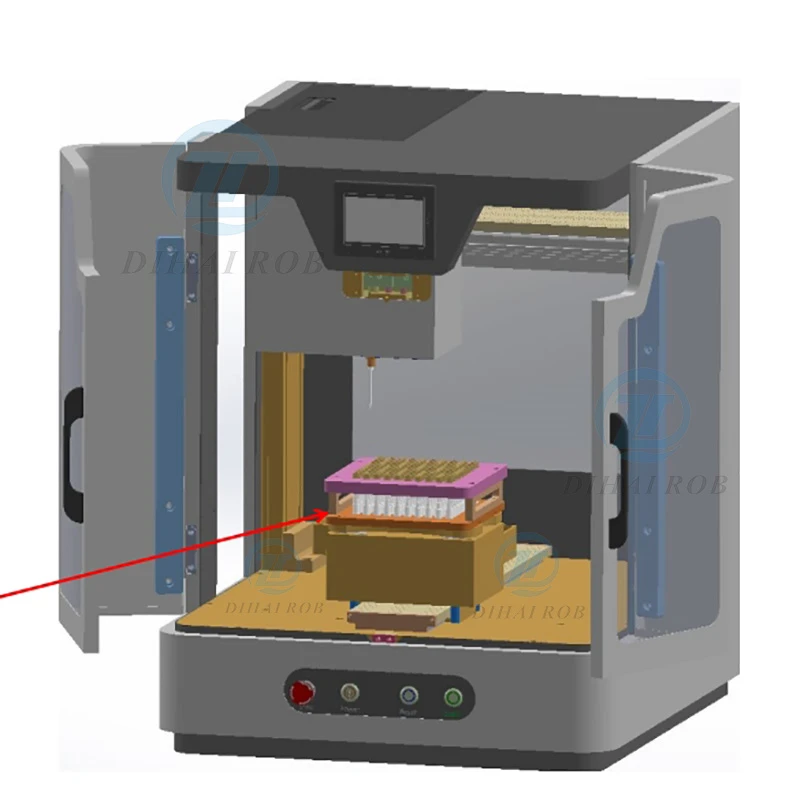

Placera atomisatorfacket på bricksätet, justera de fyra positioneringshålen på brickan med de fyra positioneringsstiften på bricksätet, som visas i figuren.
Inställning av ATOMIZER -positionsparametrar:
Klicka på "Återställ" för att återställa alla rörliga axlar på MHI -systemets driftsgränssnitt - Manual Operate på hemsidan för operationsgränssnittet.

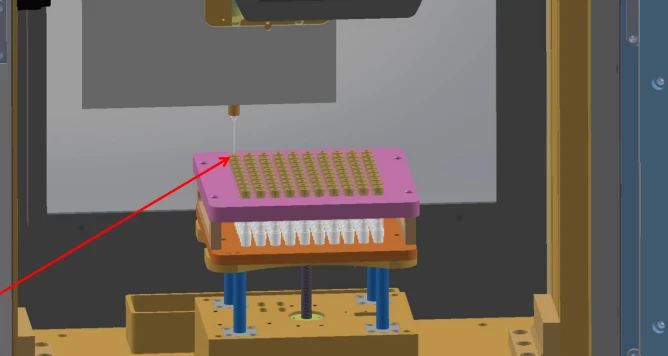

Använd X-, Y- och Z -axlarna för att röra sig och observera oljeinjektionspositionen för sprutan och den första finfördelaren, såsom visas i höger - handfigur.
Obs: Längderna på oljeinjektionssprutorna som används för atomisatorer med olika längder är olika. Om atomiserarens längd är mindre än 40 mm, använd en lång spruta; Om atomiserarens längd är större än 100 mm, använd en kort spruta.
Huvudprestationsparametrar
| Projektnamn | Parametrar |
|---|---|
| Ingångsspänning (v) | Enkel fas AC110VAC 60Hz |
| Ingångsströmskapacitet (Effekt) | 1,2 kW |
| Temperaturmätningsområde | 0 - 120 examen, noggrannhet 2% |
| Utrustningsdimensioner | 620x670x800 (enhet: Vänligen klargöra, vanligtvis i mm) |
| Utrustningsvikt | 160 kg |
| Miljöförhållanden | Temperatur 0 - 100 examen |
| Vätskevolymnoggrannhet (klassad stroke) | Fel mindre än eller lika med 1% |
| Vätskevolymnoggrannhet (repeterbarhet) | Fel 0. 3% - 0. 7% |
| Maximal kapacitet för oljeförvaringsbassäng | 1300 ml |
| Kolvstyrkan för kolv | 0.9N.m |
| Injektionskapacitetsspecifikation | 0. 2 - 7 Ml |
| Vätska - Kontaktmaterial | Aluminiumlegering, silikon, rostfritt stål |

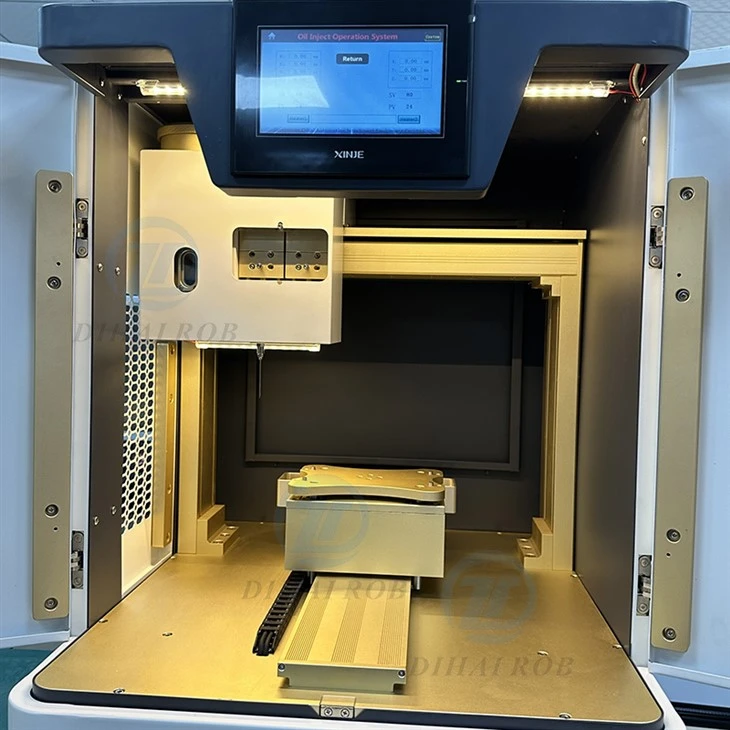

Översikt över utrustning
| Serienummer | Namn |
|---|---|
| 1 | Övre flip täckning |
| 2 | Oljelagringstank |
| 3 | Främre dörren 1 |
| 4 | Sidodörr |
| 5 | Oljeinjektionspump |
| 6 | Oljemottagningslåda |
| 7 | Y-axel rörlig enhet |
| 8 | Z-axel rörlig enhet |
| 9 | Operationspanel |
| 10 | Främre dörren 2 |
| 11 | X-axel rörlig enhet |
| 12 | Operation Touch -skärmen |
Bestäm oljeinjektionspositionen:
Flytta X-, Y- och Z -axlarna till oljeinjektionspositionen för den första atomisatorn. När "Save X1, Y1" visas, klicka på "ENTER" -tangenten för att spara de aktuella startkoordinaterna för X/Y -axlarna.
Klicka på TOGGLE -tangenten igen. När "Save Z1" visas klickar du på "Ange" -tangenten för att spara den högsta lyftpunkten Z1 för oljeinjektion på Z -axeln.
Använd z - axeln för att röra sig nedåt. När du observerar att nålen når toppen av atomisatorn och det inte finns någon kollision under vänster - höger rörelse, klicka på Växelknappen. När "Save Z2" visas klickar du på "Ange" -tangenten för att spara höjden Z2 på z - axeln nära atomiserarens övre del.
Fortsätt att driva z -axeln för att röra sig nedåt. Observera oljeinjektionsdjupet när nålen sätts in i finfördelaren. Klicka på TOGGLE -tangenten. När "Save Z3" visas klickar du på "Ange" -tangenten för att spara oljeinjektionsdjupet Z3 för Z - Axis. Därefter är inställningen för positionsparametern klar, såsom visas i höger - handfigur.
